Mesin Salutan Bukan Plastik

Pengenalan:

Seluruh mesin dikawal oleh 4 motor penukar frekuensi, dan tegangan (salutan, ketuhar, penarikan, penggulungan) keseluruhan mesin dikawal secara automatik oleh sistem PLC. Kebolehpercayaan tegangan keseluruhan mesin dipertingkatkan melalui kawalan dan paparan skrin sesentuh antara muka pengguna.

Parameter penting:

Kelajuan:70-80m/min
Lebar kertas maksimum: W 1100mm
Gulung/dibuka secara automatik: Penghancuran secara automatik
Ketebalan kertas: 30~350g
Panjang ketuhar: 10㎡
Mod pemanasan: Pemanasan elektrik berterusan

Penerangan Produk

1.Seluruh mesin dikawal oleh 4 motor penukar frekuensi, dan tegangan (salutan, ketuhar, tarikan, penggulungan) pada seluruh mesin dikawal secara automatik oleh sistem PLC. Kebolehpercayaan tegangan keseluruhan mesin dipertingkatkan melalui kawalan dan paparan skrin sesentuh antara muka pengguna.

2.Rak pelepasan adalah bebas dan menggunakan kawalan tegangan automatik serbuk magnet.

3.Kaedah salutan Anilox: paksi tukul salutan menggunakan pergerakan mekanikal dwi-paksi berat secara berasingan, mod penganjuran tukul adalah secara manual dengan pneumatik, dan sudut boleh dilaraskan secara sewenang-wenangnya. Jumlah salutan bergantung kepada garisan jaringan pada roller anilox, dan roller anilox dengan garisan jaringan berbeza boleh digantikan untuk mendapatkan jumlah salutan yang berbeza.

4. Ketuhar adalah 20 meter panjang, dan suhu dikawal secara bebas dalam enam bahagian. Pemanasan menggunakan peredaran minyak haba. Sistem pemanduan udara panas masuk dan alat sedutan dan penyingkiran peredaran dalaman boleh dilaraskan. Kuasa angin udara masuk dan penyingkiran adalah kuat dan pengeringan adalah lengkap.

5. Roda penuntun dalam ketuhar dipacu oleh motor bebas untuk diselaraskan dengan mesin utama. Pemacuan tali pinggang bergerigi digunakan untuk mengurangkan tegangan dan ubah bentuk bahan. Jenis ketuhar bukaan silinder atas dan platform operasi menusuk membran memudahkan operator bekerja.

6. Bahagian tengah tegangan di antara roller salutan dan roller keluli tarikan adalah segerak, yang dikawal secara automatik oleh PLC.

7. Alat kawalan kelajuan dan meter automatik.

8. Mesin selarian tepi EPC gas sensitif digunakan untuk pembetulan pesongan, supaya bahan yang digulung menjadi lebih teratur

9. Jenis utama poros pengembangan udara digunakan untuk penarikan dan pelepasan, yang memudahkan serta mempercepat proses pemasangan dan pengeluaran.

10. Alat penarikan jenis tekanan atas berketepatan tinggi, penyelenggaraan roller keluli menggunakan jenis peredaran air, melalui roller penyejukan, filem menjadi lebih licin dan kesan penyejukan lebih baik dicapai.

Parameter teknikal utama

Peralatan penggulungan tanpa henti
Model	RD-TBJ
Kaedah salutan	Salutan dengan roller keluli
Lebar kertas maksimum	W1100mm
Re/membuka	Pengehantaran kertas secara automatik dan membuka tanpa memberhentikan mesin
Diameter kewartan maksimum	φ1100mm
Ketebalan kertas	30～350g
Panjang ketuhar	10 Meter*2
Mod pemanasan	Pemanasan elektrik berpusing
Kelajuan	70-80m/min
Kehabisan gas	0.5Mpa,0.1m³/min
Tenaga diperlukan	120kw (380V AC3φ50 HZ)
Dimensi (LxWxH)	26000×2200×5500mm
Berat mesin (KGS)	31000KGS

Butiran Produk Paparan


Sistem kawalan plc Seluruh mesin dikawal oleh 4 motor frekuensi berubah. Tegangan keseluruhan mesin (pemapanan, ketuhar, tarikan, penggulungan) dikawal secara automatik oleh sistem PLC, dan dikawal serta dipaparkan melalui skrin sentuh antara muka pengguna untuk meningkatkan kebolehpercayaan tegangan mesin sepenuhnya.	Safi boleh tarik Safi boleh tarik menggunakan jenis kekunci berangin untuk operasi memuat dan melepaskan yang mudah dan cepat.	Kaedah pemapanan jaring Kaedah pemapanan jaring menggunakan pergerakan mekanikal bebas dwi-paksi berat untuk poros penyekat pemapanan. Kaedah pelarasan penyekat adalah secara manual dengan pneumatik, dan sudut boleh di laras secara bebas. Jumlah pemapanan bergantung kepada garisan jaring pada penggelek jaring, dan jumlah pemapanan yang berbeza boleh menggantikan penggelek jaring dengan garisan jaring yang berbeza.

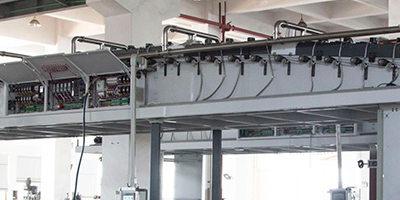

Sistem Penyusunan Roda panduan di dalam ketuhar dipacu oleh motor bebas dan diselaraskan dengan enjin utama. Penghantaran menggunakan jenis roda tali sawat selanjar, yang mengurangkan regangan dan ubah bentuk bahan. Jenis ketuhar kepala silinder dan platform operasi penusukan filem memudahkan operator menjalankan tugas.	Bahagian pembetulan Pembetulan menggunakan mesin selarian tepi beralignment EPC berpembawa gas, bagi memastikan gelungan bahan lebih kemas dan teratur.	Sistem penyejukan Peranti tarikan tekanan tinggi presisi, penyamanan penggelek keluli menggunakan jenis peredaran air, dan filem menjadi lebih licin serta lebih berkesan dalam penyamanan melalui rod penyaman.
